Un nouveau câble haute tension a été posé, un manchon installé ou des dommages sont survenus lors de travaux d’excavation ? Testez l’isolation de votre câble avant la mise sous tension — et évitez des dommages coûteux ou des situations dangereuses. Nous effectuons des tests de câbles VLF et des tests de gaine sur des câbles basse et haute tension.

Qu’est-ce qu’un test de câble VLF ?

VLF signifie Very Low Frequency, une méthode de test consistant à appliquer une tension alternative à une fréquence très basse (typiquement 0,1 Hz) sur le câble. Cette tension est nettement supérieure à la tension nominale de service du câble, ce qui permet de révéler d’éventuels points faibles dans l’isolation.

Contrairement aux tests de câbles CC traditionnels, la méthode VLF sollicite l’isolation du câble d’une manière beaucoup plus proche de la charge réelle en service. Cela fait du VLF la méthode de test la plus fiable et la plus respectueuse des câbles pour les isolations de câbles modernes telles que le PRC (polyéthylène réticulé) et l’EPR.

Qu’est-ce qu’un test de gaine ?

Un test de gaine (également appelé sheath test ou mesure d’intégrité de la gaine) teste la gaine de protection extérieure d’un câble haute tension. La gaine protège la couche isolante contre l’humidité, les influences chimiques et les dommages mécaniques.

Lors d’un test de gaine, une tension continue est appliquée entre l’écran métallique du câble et la terre. Un courant de fuite trop élevé indique un dommage ou une fissure dans la gaine — ce qui peut entraîner, à terme, une pénétration d’humidité et une dégradation de l’isolation.

Le test de gaine est effectué par défaut lors de chaque pose de nouveau câble ou de manchon, mais aussi après des travaux d’excavation ou après un incident où le câble a pu être endommagé.

Quand avez-vous besoin d’un test de câble VLF ?

Nouveau câble haute tension posé

Vérifiez la qualité de la pose et de l’isolation du câble avant la mise en service

Nouveau manchon ou extrémité installé

Testez si le manchon a été correctement réalisé et ne présente aucun défaut d’isolation

Travaux d’excavation à proximité de câbles HT

Même un câble apparemment intact peut avoir subi des dommages internes

Remise sous tension d’un câble après un défaut ou une panne

Soyez certain que le problème est entièrement résolu

Achat d’un réseau de câbles existant

Connaissez l’état réel de l’isolation avant de reprendre le réseau

Contrôle périodique de l’état des câbles

Dans le cadre d’un plan de maintenance préventive

Comment se déroule un test de câble VLF en pratique ?

Un test de câble VLF est effectué par nos techniciens et se déroule comme suit :

Préparation et contrôle de sécurité

Le câble est déconnecté du réseau et mis entièrement hors tension. Nous vérifions que toutes les connexions sont sûres et que le câble est correctement isolé aux deux extrémités.

Test de gaine

Nous testons l’intégrité de la gaine extérieure avec une tension continue. Les éventuelles fuites ou dommages sont identifiés et notés.

Test de tension VLF

L’équipement de test VLF est raccordé et le câble est sollicité pendant une durée prédéterminée (conformément à la norme applicable, par ex. CEI 60060-3 ou IEEE 400.2) avec une tension alternative élevée à 0,1 Hz. Si le test est réussi, le câble résiste sans claquage.

Rapport et conseil

Après le test, vous recevez un rapport de test détaillé comprenant tous les résultats de mesure, les normes de test utilisées et, le cas échéant, un avis sur l’état du câble et les éventuelles étapes suivantes.

Quelle est la différence ?

Test VLF versus test de câble CC traditionnel

Test VLF (0,1 Hz) Test de câble CC
Adapté à l’isolation PRC/EPR ✅ Oui ❌ Non (peut endommager l’isolation)
Profil de test réaliste ✅ Proche de la tension de service ⚠️ Moins représentatif
Respectueux des câbles ✅ Oui ⚠️ Risque de dommages à l’isolation
Normalisé pour les câbles HT ✅ CEI 60060-3, IEEE 400.2 ⚠️ Méthode obsolète

Pour les câbles haute tension modernes avec isolation PRC, le test VLF est la méthode recommandée et la plus fiable. Les tests de câbles CC ne sont plus appliqués que sur les types de câbles plus anciens avec isolation papier imprégné.

Quels câbles pouvons-nous tester ?

Nous effectuons des tests de câbles VLF sur une large gamme de types de câbles et de niveaux de tension :

Câbles moyenne tension

1 kV à 15 kV (20 kV RMS, 28 kV crête), le plus courant dans les réseaux industriels et de distribution

Câbles basse tension

Test de gaine et contrôle d’isolation

Jonctions de câbles et manchons

Contrôle après pose

Extrémités et raccordements

Vérification de la qualité de la finition

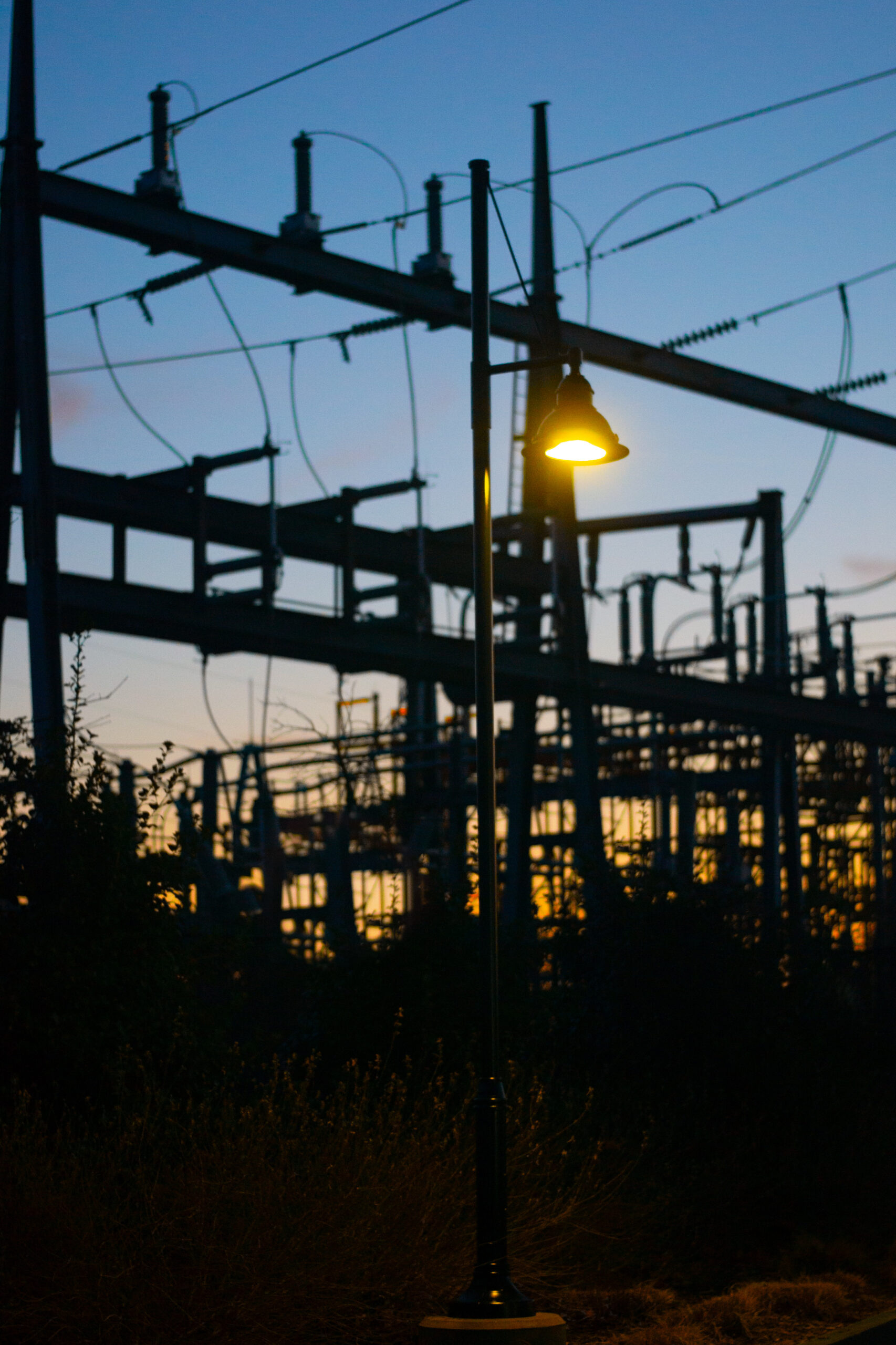

Haute tension

Que se passe-t-il si le câble ne réussit pas le test ?

Si le câble présente un claquage pendant le test VLF ou si le test de gaine révèle une fuite, cela signifie qu’un défaut est présent dans l’isolation ou la gaine. Dans ce cas :

  • Nous déterminons l’emplacement du défaut via la localisation de défauts de câbles (voir aussi notre service Localisation de défauts de câbles)

  • Nous conseillons sur la méthode de réparation la plus appropriée (nouveau manchon, remplacement partiel du câble, …)
  • Nous pouvons, sur demande, accompagner ou effectuer la réparation

Questions fréquemment posées

Un test VLF standard, selon la norme sur un tronçon de câble, dure généralement 3 à 4 heures, préparation et rapport inclus. Lorsque cela n’est pas demandé selon la norme, ce temps peut être réduit en fonction de la durée de test souhaitée.

Oui, le câble doit être complètement isolé du réseau et être librement accessible aux deux extrémités. Nous discutons de la préparation avec vous au préalable afin que l’impact sur votre production soit minimal.

Il n’y a pas d’obligation légale, mais c’est très fortement recommandé. De plus, c’est tout simplement judicieux : un test avant la mise sous tension est toujours moins coûteux qu’une panne imprévue par la suite.

Oui, nous planifions nos interventions de manière flexible et travaillons également le soir ou le week-end — afin que votre production subisse le moins de désagréments possible.

Un test VLF vérifie si l’isolation d’un câble est en bon état. Une localisation de défaut de câble est effectuée lorsqu’un défaut est déjà connu, et sert à déterminer la position exacte de ce défaut. Les deux services se complètent ; lors d’un test VLF qui révèle un défaut, nous passons sans transition à la localisation de défaut de câble.
